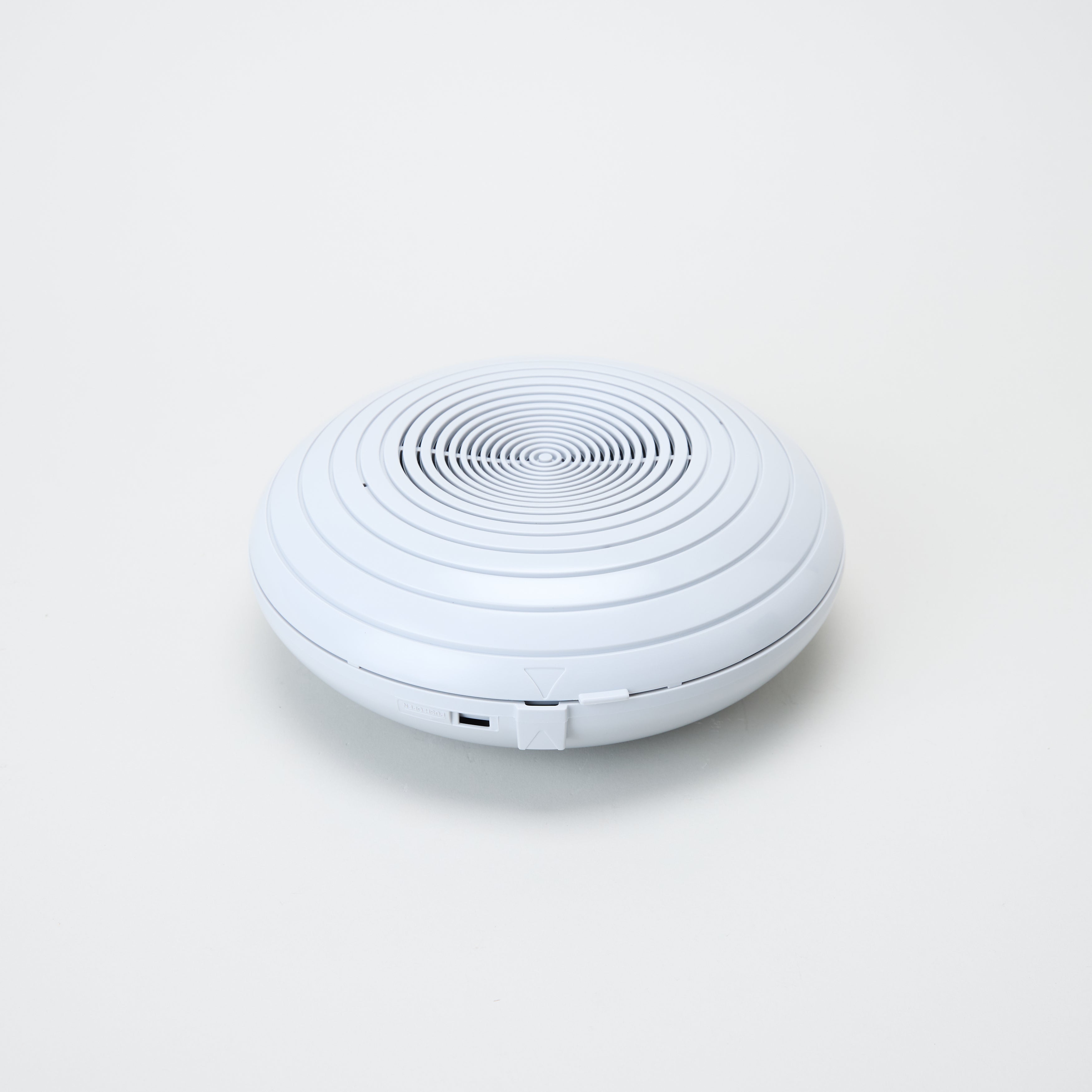

天井露出スピーカー PC-2238T
TOA株式会社が製造する天井露出スピーカー「PC-2238T」は、非常放送設備および業務放送設備向けに設計された定格入力3W対応の露出型スピーカーで、天井面・壁面の両方へ設置可能なコンパクト設計と、5段階音量調節対応のATT機能を備え、リアケース付き密閉構造によって設置環境の影響を受けにくく、高い音声明瞭性と施工性を実現した防災・音響設備用スピーカーです。
商品詳細
| 型式 | PC-2238T |
|---|---|
| 名称 | 露出型スピーカー 3W ATT付 |
| 型式番号 | 認評放第21~2号 |
| 定格入力 | 3W |
| 定格インピーダンス | 3.3KΩ(3W),5KΩ(2W),10KΩ(1W) |
| 出力音圧レベル | 94dB(1W) |
| 周波数特性特性 | 160Hz~16kHz |
| スピーカー種別 | L級(消防法施工規則 音声警報音第2シグナルでの測定で92dB(A)以上) |
| 音響パワーレベル | 96dB(1W) |
| 指向特性区分 | W(0°以上30°未満 Q＝5,30°以上60°未満Q＝3,60°以上90°以下Q＝0.5) |
| 音量調整 | 3W~1Wタイプ(出荷時1W端子に接続済) 0dB,-6dB,-12dB,-18dB,断 |
| 使用スピーカー | 防滴12㎝コーン型 |
| 適用電線 | 600Vビニル絶縁電線(IV線,HIV線) 単線(銅線)：φ0.8~φ1.2 より線(7心銅線)：0.75~1.25ｍ㎡ |
| 配線方式 | ワンタッチ式差込型コネクター(送り配線,分岐配線) |
| 使用温度範囲 | -10℃~50℃ |
| その他 | JISC5532(音響システム用スピーカー)に準じる |
| 仕上 | フロントケース,リアケース：難燃性HIPS樹脂(樹脂材料難燃グレード：UL94V-0) ライトグレー(マンセルN8.0近似色) |
| 寸法 | φ220×80.5(D)㎜(突起部を除く) |
| 質量 | 1㎏ |
| 付属品 | スイッチボックス取付ねじ(M4×35)…2,天井ねじ(4×35)…2 |
注意事項
- PC-2638T代替品(サイズ違い)
