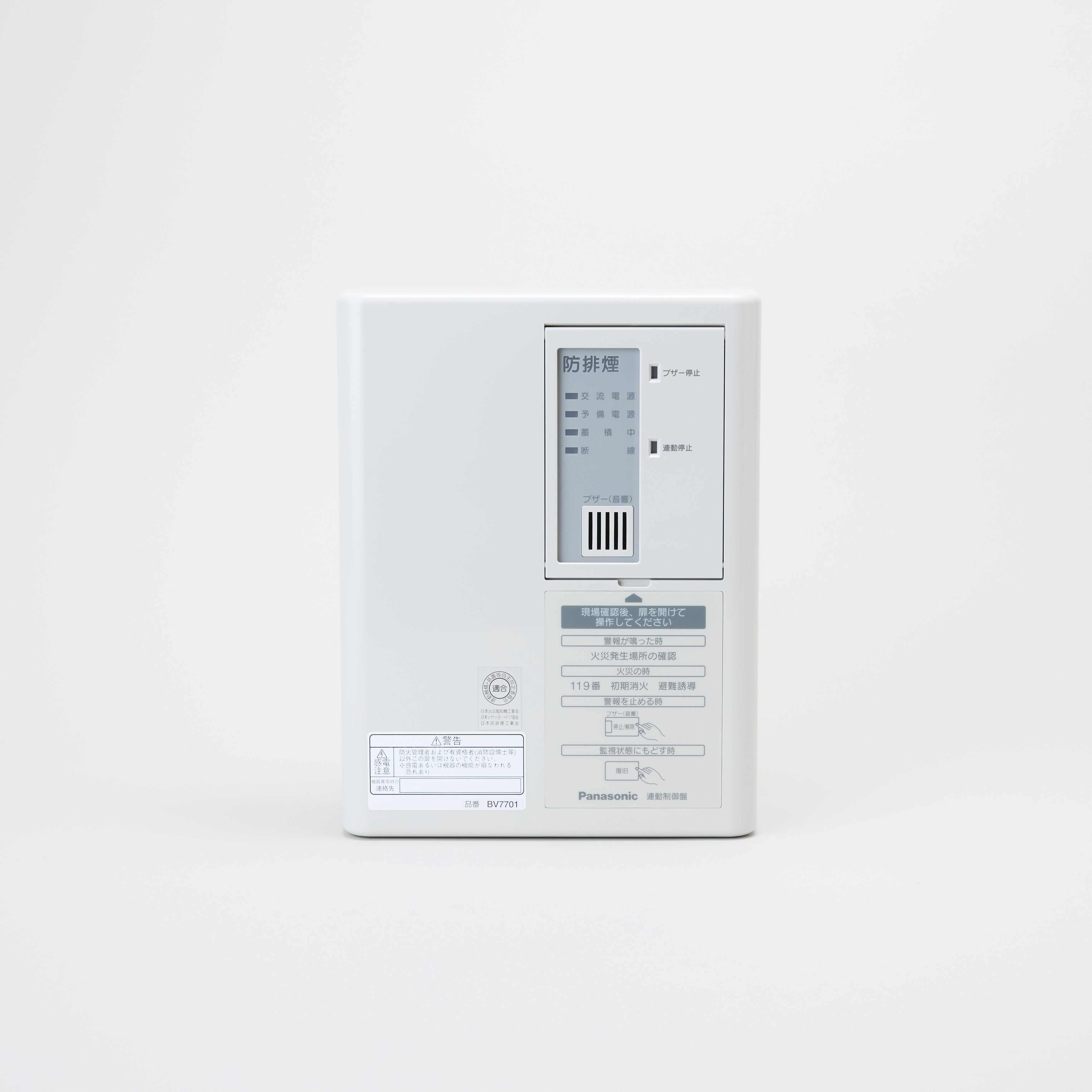

連動制御器1回線 BV7701
パナソニック株式会社が製造する連動制御器1回線「BV7701」は、防排煙設備と連動して各機器の制御を行う制御装置で、1回線構成によりシンプルなシステム構築が可能となり、蓄積機能や設定変更機能を備えることで施工性と保守性を向上させ、火災時の設備連動を確実に行い安全な避難環境の確保に寄与する防災設備用制御機器です。
商品詳細
| 型式 | BV7701 |
|---|---|
| 名称 | 連動制御器1回線 露出型 |
| 型式番号 | BM-115型 |
| 自主評定番号 | A-03-4 |

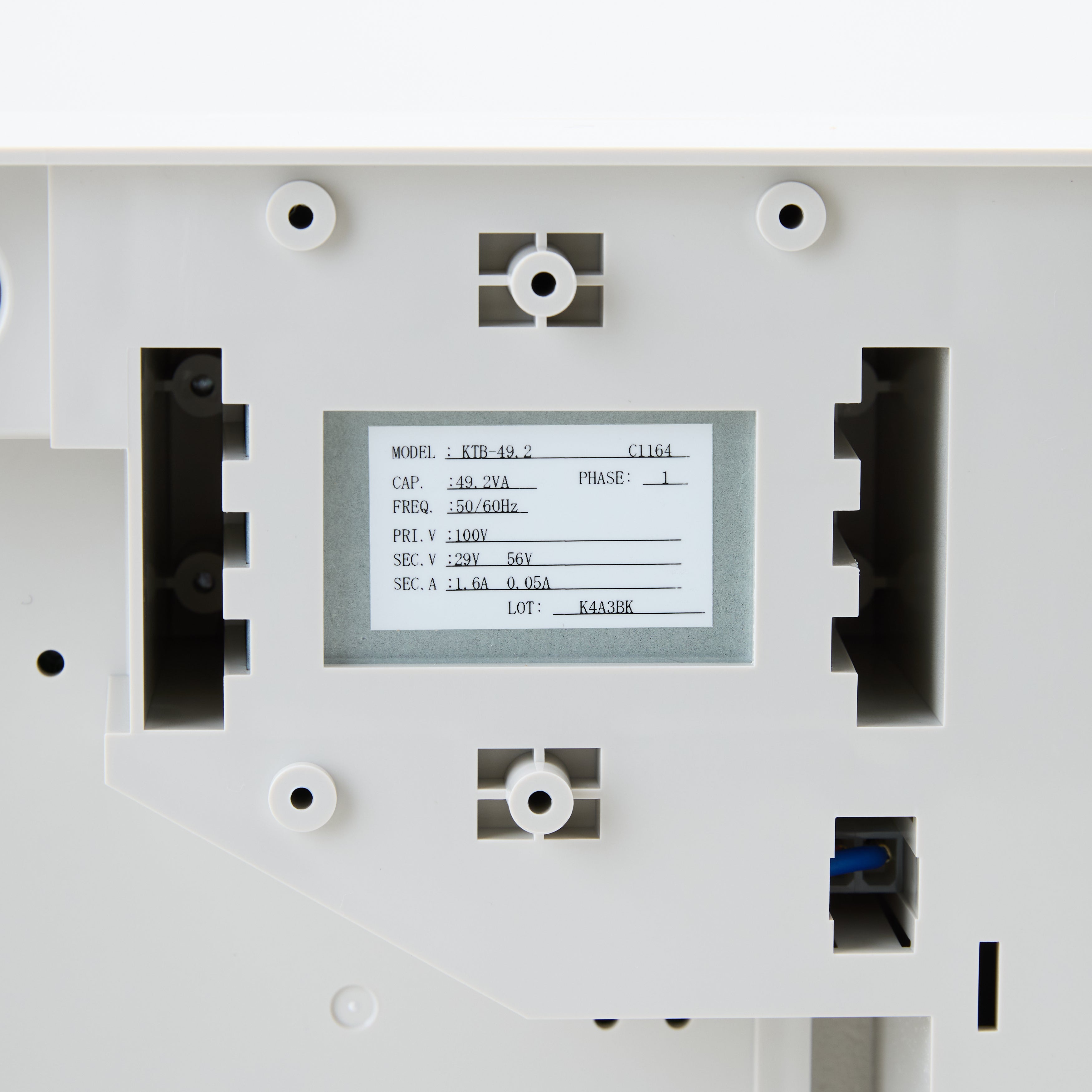

| 常用電源 | AC100V 50/60Hz(DP1-DP2) 消費電力 警戒時最大20VA,警報時最大60VA |

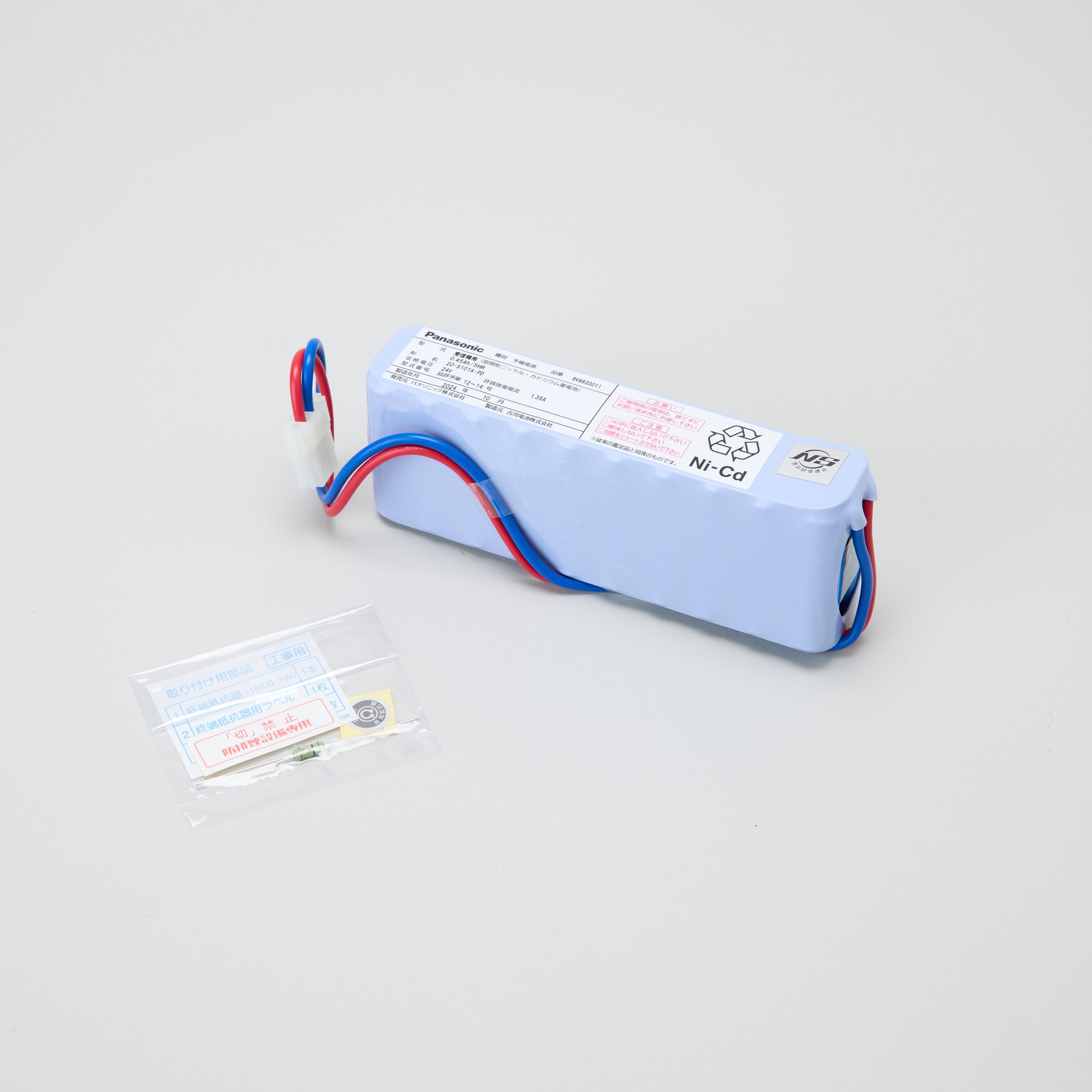

| 予備電源 | DC24V 450mAh ﾆｯｹﾙｶﾄﾞﾐｳﾑ蓄電池 BV9820011 (充電方式:ﾄﾘｸﾙ充電 充電電流) |
| 感知器電圧･電流 | DC24V 短絡電流 40mA 外部配線抵抗 往復50Ω以下(DL-DLC) |
| 終端抵抗器 | 10KΩ3/4W(BV9840010) |
| 主音響装置 | 電子ブザー連続音 20mA 85dB以上 |
| 移信接点 | 無電圧接点(DFc-DFa,DFb) 接点容量 DC30V1.5Aまで |
| ロック接続容量 | DC24V(全波整流) 1.2A(D-DC) |
| 蓄積時間 | 公称蓄積時間 60秒 煙感知器の場合:60秒 熱感知器の場合:10秒 |
| 使用周囲温度 | 0℃~+40℃ |
| 質量(重量) | 2.5㎏ |
| その他 | 内部回路図番:BV7701-FC |
