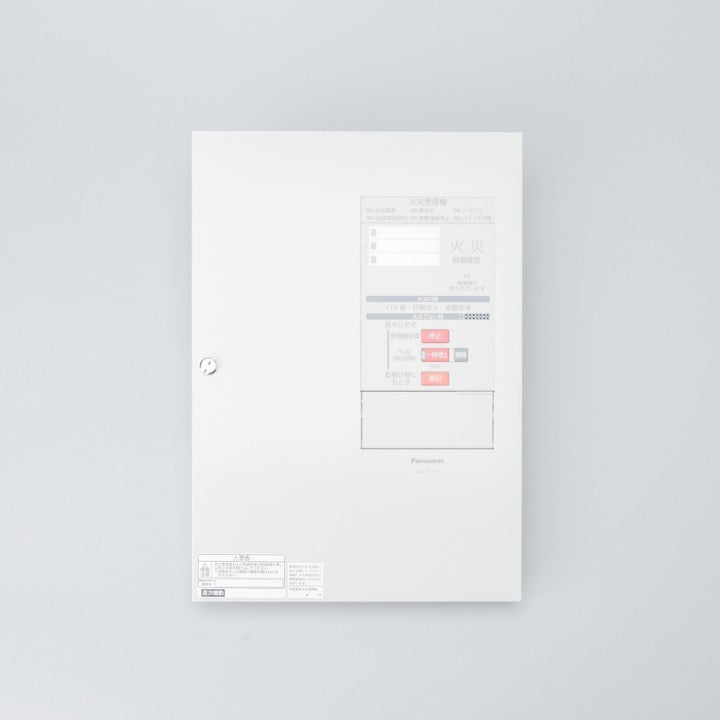

P型2級受信機 3回線内器 BVJ25131K
BVJ25131K は、パナソニックの「シンプルP‑2シリーズ」に属する P型2級規格の自動火災報知設備用受信機（3回線・内器のみ）です。感知器・発信機からの信号を受け、火災や故障を判別・表示し、ベル（地区音響）・非常放送などへの出力を行う中～小規模建物向けの統合制御盤です。内器のみで構成されているため、露出ボックスや埋込ボックスと組み合わせて、既存設備のリニューアルや新規設置に柔軟に対応できます。
商品詳細
| 型式 | BVJ25131K |
|---|---|
| 名称 | シンプルP-2シリーズP型2級受信機3回線（内器） |
| 国家検定型式番号 | 受第24～6号 |
| 常用電源 | AC100V 50/60Hz(P1-P2) 消費電力:警戒時最大 9VA,警報時最大 27VA |
| 予備電源 | DC12V 600mAh(ﾆｯｹﾙｶﾄﾞﾐｳﾑ蓄電池) BVJ2515125201 (充電方式:ﾄﾘｸﾙ充電 充電電流12.8mA) |
| 感知器電圧･電流 | DC24V 短絡時電流 27mA 外部配線抵抗 往復50Ω以下(C-L1…L3) |
| 終端抵抗 | 10KΩ 1W(5.1KΩ対応も可能) (BV9840010) |
| 予備電源 | DC12V 600mAh(ﾆｯｹﾙｶﾄﾞﾐｳﾑ蓄電池) BVJ2515125201 (充電方式:ﾄﾘｸﾙ充電 充電電流12.8mA) |
| 主音響装置 | 警報音(断続音)+音声メッセージ 85bB以上 |
| 蓄積時間 | 公称蓄積時間：60秒 煙感知器の場合：60秒 熱感知器の場合：10秒 |
| 地区音響装置 | DC24V 120mA(BL+-BC) |
| 表示灯 | DC24V 180mA(U+-U-) |
| 副受信機電源 | DC24V 150mA(I+-I-) |
| 消火栓連動 | 無電圧接点(H1-H2) 接点容量 DC30V 1Aまで |
| 移信接点 | 無電圧(Fd1-Fa1,Fb1)(移信停止機能付) 無電圧接点(Fc2-Fa2) 接点容量 DC30V 1Aまで |
| トラブル入力 | DC 24V 短絡電流5mA(U--TBI) |
| 使用周囲温度 | 0℃~+40℃ |
| 質量(重量) | 2.1㎏ |
| 適合ボックス | 露出：BVJ8512,埋込：BVJ8201 |
注意事項
BOXは別売りです。
●受信機BOX BVJ8512
●埋込ボックス1J型 BVJ8201
